Posadzka przemysłowa jest jednym z najbardziej obciążonych i najtrudniejszych do późniejszej naprawy elementów hali - a jednocześnie jednym z najczęściej niedoszacowanych na etapie projektu. Posadzka przemysłowa to wielowarstwowy układ podłogi na gruncie (podbudowa, płyta nośna, warstwa wykończeniowa), zaprojektowany do przenoszenia obciążeń eksploatacyjnych zakładu i odporny na specyficzne dla danej branży czynniki: ścieranie, uderzenia, chemikalia czy wymagania higieniczne. Ten artykuł pokazuje, jak dobrać rodzaj posadzki do realnych obciążeń i specyfiki produkcji - jakie dane trzeba zebrać przed projektowaniem, jakie parametry techniczne zapisać w specyfikacji i które rozwiązanie sprawdza się w której branży, by uniknąć kosztownej wymiany posadzki po kilku latach eksploatacji.
Co naprawdę decyduje o wyborze posadzki przemysłowej?
O wyborze posadzki przemysłowej decydują trzy grupy czynników: charakter i wielkość obciążeń, sposób eksploatacji oraz wymagania branżowe. Pominięcie którejkolwiek z tych grup na etapie projektu jest najczęstszą przyczyną przedwczesnego zniszczenia posadzki - pylenia, spękań, wykruszania krawędzi dylatacji czy ścierania powierzchni.
Obciążenia określają wymaganą grubość płyty i sposób jej zbrojenia. Sposób eksploatacji (intensywność ruchu wózków, rodzaj kół, częstotliwość zmywania) decyduje o warstwie wykończeniowej. Wymagania branżowe (higiena, odporność chemiczna, odprowadzanie ładunków elektrostatycznych, antypoślizgowość) przesądzają o technologii wykończenia i detalach, takich jak cokoły, spadki czy odwodnienia. Dobra posadzka to taka, w której wszystkie trzy grupy czynników zostały rozpoznane jeszcze przed wylaniem betonu.
Rodzaje obciążeń posadzki i jak je określić?
Obciążenie posadzki przemysłowej dzieli się na cztery typy, z których każdy projektuje się inaczej. Zlekceważenie nawet jednego typu obciążenia prowadzi do uszkodzeń, których nie da się usunąć powierzchowną naprawą.
Obciążenia równomiernie rozłożone
Obciążenie równomiernie rozłożone to ciężar składowanego towaru lub gotowych wyrobów na całej powierzchni, wyrażany w kN/m² (kiloniutonach na metr kwadratowy). W typowych magazynach z bezpośrednim składowaniem na posadzce mieści się w przedziale 20–50 kN/m², a w halach produkcyjnych zwykle 10–30 kN/m². Ten typ obciążenia decyduje głównie o nośności podbudowy i gruntu pod płytą - dlatego badania geotechniczne podłoża są punktem wyjścia każdego projektu posadzki przemysłowej.
Obciążenia skupione od regałów wysokiego składowania
Obciążenie skupione to siła przekazywana przez pojedynczą stopę regału magazynowego na niewielką powierzchnię posadzki, wyrażana w kN na nogę regału. W magazynach wysokiego składowania wartości sięgają 60–120 kN na pojedynczą stopę, a przy regałach przesuwnych jeszcze więcej. Obciążenia skupione są najczęstszą przyczyną przebić i spękań płyty, ponieważ koncentrują ogromną siłę na powierzchni kilkudziesięciu centymetrów kwadratowych. Rozstaw i układ stóp regałowych muszą być znane projektantowi posadzki przed obliczeniem grubości i zbrojenia płyty.
Obciążenia od kół wózków i pojazdów
Obciążenie od kół to nacisk wózka widłowego, ciągnika lub innego pojazdu wewnątrzzakładowego, zależny od jego udźwigu i rodzaju kół. Wózki z kołami poliuretanowymi o małej średnicy przekazują nacisk na bardzo małą powierzchnię styku, co przy udźwigu powyżej 3 ton silnie obciąża warstwę powierzchniową posadzki. Intensywność ruchu (liczba przejazdów na dobę) decyduje o wymaganej klasie odporności na ścieranie warstwy wykończeniowej.
Obciążenia dynamiczne i udarowe
Obciążenie dynamiczne to siła zmienna w czasie - od ruchu pojazdów, pracy maszyn przekazujących drgania do podłoża lub upadku ciężkich przedmiotów. W strefach przyjęć towaru, przy stanowiskach rozładunku i pod prasami czy młotami obciążenia udarowe wymagają lokalnego wzmocnienia płyty lub zastosowania warstwy wykończeniowej odpornej na uderzenia. Mapę stref o podwyższonym ryzyku udarów warto przygotować razem z technologiem zakładu.
Rodzaje posadzek przemysłowych - przegląd technologii
Na rynku funkcjonuje kilka podstawowych technologii posadzek przemysłowych, różniących się nośnością, odpornością i kosztem. Poniższy przegląd porządkuje je według typowych zastosowań - od najbardziej uniwersalnych po rozwiązania specjalistyczne.
Posadzka betonowa z utwardzeniem powierzchniowym (DST)
Posadzka z utwardzeniem powierzchniowym, czyli DST (z ang. dry shake topping), to płyta betonowa z wtartą w świeży beton suchą posypką utwardzającą. Posypka - na bazie kwarcu, korundu lub opiłków metalu - zwiększa odporność powierzchni na ścieranie i nadaje jej gładkość. Jest to najpopularniejsze rozwiązanie w magazynach i halach produkcyjnych o dużym natężeniu ruchu wózków, ponieważ łączy wysoką nośność płyty z trwałą, odporną na ścieranie powierzchnią w rozsądnej cenie. Posypki dobiera się według rodzaju kruszywa: kwarcowe do umiarkowanych obciążeń, korundowe o wysokiej odporności na ścieranie oraz metaliczne (na bazie opiłków stalowych) do najcięższych obciążeń i udarów; konkretne oznaczenia produktów różnią się między producentami.
Posadzka żywiczna (epoksydowa i poliuretanowa)
Posadzka żywiczna to powłoka z żywicy syntetycznej (epoksydowej lub poliuretanowej) nałożona na przygotowaną płytę betonową. Posadzka epoksydowa jest twarda, chemoodporna i łatwa do utrzymania w czystości - sprawdza się w przemyśle farmaceutycznym, chemicznym oraz w strefach spożywczych bez intensywnego mycia gorącą wodą. Posadzka poliuretanowa (w tym odmiany poliuretanowo-cementowe) jest bardziej elastyczna i odporna na zmiany temperatury oraz uderzenia, dlatego stosuje się ją tam, gdzie posadzka pracuje termicznie (mroźnie, strefy gorące, mycie gorącą wodą) lub jest narażona na udary. Powłoki żywiczne pozwalają uzyskać powierzchnię bezspoinową, łatwą do mycia i dezynfekcji, z wyokrąglonymi cokołami przy ścianach.
Posadzka betonowa zbrojona włóknami (bezdylatacyjna)
Posadzka zbrojona włóknami rozproszonymi to płyta, w której tradycyjne zbrojenie prętowe zastąpiono lub uzupełniono włóknami stalowymi albo syntetycznymi dodawanymi do mieszanki betonowej. Włókna stalowe (typowo 20–40 kg/m³) pozwalają wykonać posadzkę o znacznie większych polach bez dylatacji - nawet powyżej 1000 m² bez nacinanych szczelin skurczowych. Mniejsza liczba dylatacji oznacza mniej miejsc narażonych na wykruszanie krawędzi pod kołami wózków, co jest najczęstszą przyczyną kosztownych napraw posadzek magazynowych. Rozwiązanie bezdylatacyjne (jointless) jest preferowane w nowoczesnych centrach logistycznych.
Posadzka betonowa polerowana
Posadzka polerowana to płyta betonowa poddana mechanicznemu szlifowaniu i polerowaniu z impregnacją utwardzającą (krzemianami). Powstaje gładka, odporna na ścieranie i pyłoszczelna powierzchnia bez dodatkowej powłoki. Posadzka polerowana sprawdza się w halach handlowych, salonach, showroomach i lżej obciążonych strefach produkcyjnych, gdzie liczy się estetyka i łatwość utrzymania czystości przy umiarkowanych obciążeniach mechanicznych.
Posadzki specjalne - ESD, antypoślizgowe, chemoodporne
Posadzki specjalne to rozwiązania dobierane pod konkretne wymaganie branżowe wykraczające poza nośność. Posadzka ESD (antyelektrostatyczna) odprowadza ładunki elektrostatyczne i jest wymagana w produkcji elektroniki oraz w strefach zagrożenia wybuchem. Posadzka antypoślizgowa o podwyższonej klasie szorstkości stosowana jest tam, gdzie podłoga bywa mokra lub zatłuszczona. Posadzka chemoodporna (na bazie żywic specjalnych) chroni przed agresywnymi substancjami w przemyśle chemicznym i galwanizerniach. Każde z tych rozwiązań wymaga dokładnego określenia czynnika, przed którym ma chronić, już w specyfikacji projektowej.
Parametry techniczne, które trzeba zapisać w projekcie
Specyfikacja posadzki przemysłowej powinna jednoznacznie określać kilka parametrów technicznych - ich pominięcie skutkuje dowolnością wykonawcy i sporami przy odbiorze. Poniższe parametry należy ustalić przed rozpoczęciem prac.
- Równość i płaskość powierzchni - opisywane klasami tolerancji według normy DIN 18202; w magazynach wysokiego składowania z wózkami systemowymi (VNA, wąskie korytarze robocze) obowiązują zaostrzone wymagania równości według DIN 15185, bo nawet kilkumilimetrowe odchyłki utrudniają pracę wózka na dużej wysokości
- Klasa odporności na ścieranie - określana metodami badań według norm z grupy PN-EN 13892 i deklarowana dla materiału posadzkowego zgodnie z PN-EN 13813; im intensywniejszy ruch wózków, tym wyższa wymagana klasa
- Klasa betonu płyty nośnej - typowo od C25/30 do C35/45 według PN-EN 206, dobierana do wielkości obciążeń skupionych i dynamicznych
- Grubość płyty i sposób zbrojenia - wynik obliczeń statycznych płyty na podłożu sprężystym; typowe grubości posadzek na gruncie mieszczą się w przedziale 15–25 cm, w zależności od obciążeń i nośności podłoża
- Klasa antypoślizgowości - oznaczana symbolami od R9 do R13 według metodyki DIN 51130; wyższe klasy w strefach mokrych, na rampach i pochylniach
- Układ i rozstaw dylatacji - zaprojektowany pod układ regałów i ciągów komunikacyjnych, tak by szczeliny nie przebiegały w torach jazdy wózków

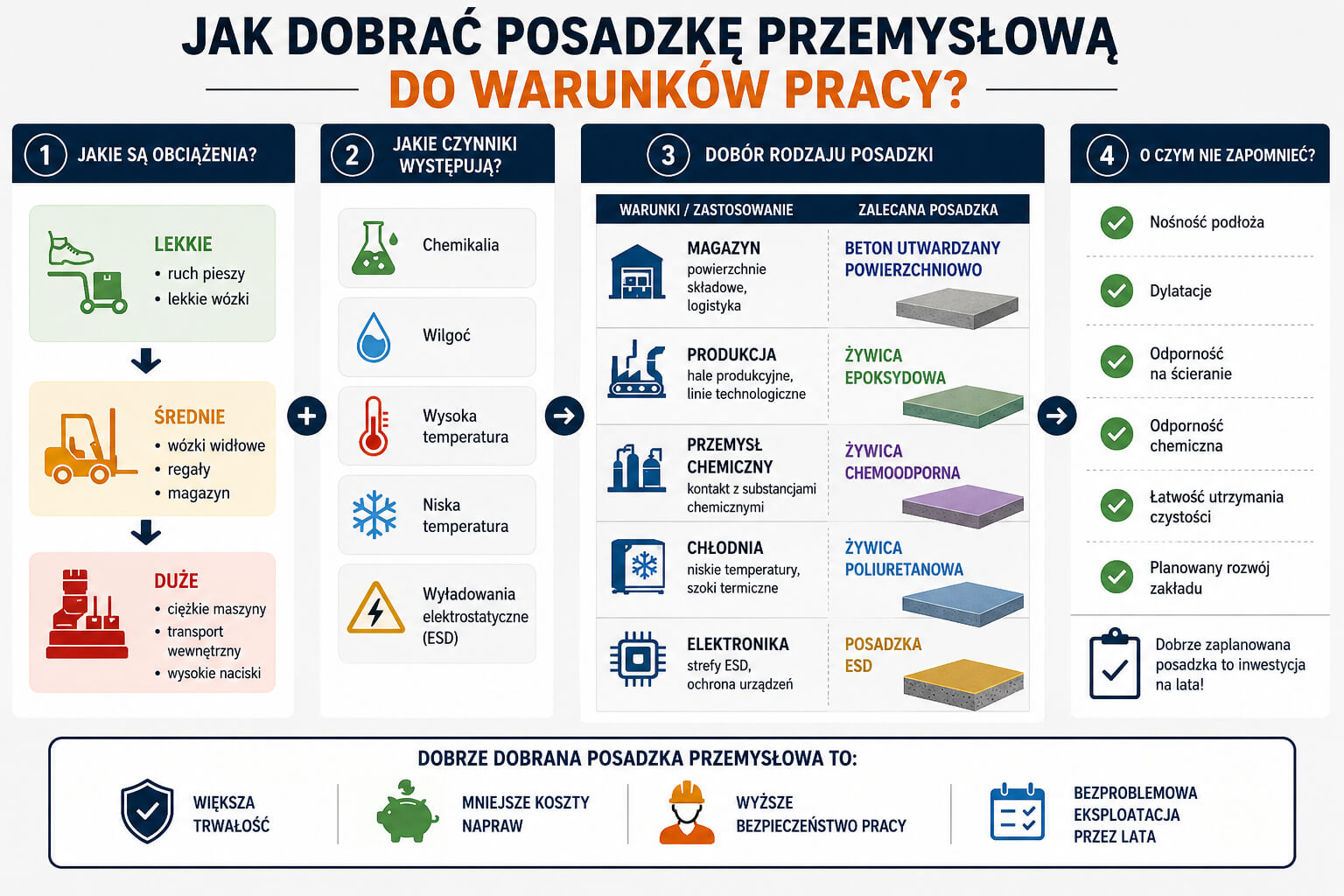

Jak dobrać posadzkę do specyfiki branży?
Dobór posadzki przemysłowej do branży polega na dopasowaniu technologii wykończenia do dominującego czynnika eksploatacyjnego danego zakładu. Poniżej najczęstsze przypadki branżowe i rozwiązania, które się w nich sprawdzają.
Logistyka i magazyny wysokiego składowania
W magazynach wysokiego składowania kluczowe są dwa parametry: nośność na obciążenia skupione od regałów oraz bardzo wysoka równość posadzki. Stosuje się posadzki betonowe z utwardzeniem powierzchniowym lub zbrojone włóknami, w technologii bezdylatacyjnej, o równości spełniającej wymagania pracy wózków systemowych na dużych wysokościach. Im wyższy magazyn i węższe korytarze, tym ostrzejsze wymagania równości - odchyłka na poziomie posadzki mnoży się wraz z wysokością podnoszenia ładunku.
Produkcja ciężka i obróbka mechaniczna
W produkcji ciężkiej dominują obciążenia dynamiczne, udarowe oraz ryzyko zaolejenia powierzchni. Sprawdza się posadzka betonowa z utwardzeniem powierzchniowym z posypką metaliczną w strefach najbardziej obciążonych oraz lokalne wzmocnienia płyty pod ciężkimi maszynami. W strefach narażonych na olej i smary warto przewidzieć powłokę chemoodporną lub łatwą do odtłuszczania, a w miejscach mokrych - podwyższoną antypoślizgowość.
Przemysł spożywczy (HACCP)
W przemyśle spożywczym posadzka musi spełniać wymagania higieniczne systemu HACCP - być szczelna, łatwa do mycia i dezynfekcji oraz odporna na częsty kontakt z wodą i środkami czyszczącymi. Stosuje się posadzki żywiczne (poliuretanowe lub epoksydowe) z bezspoinową, gładką powierzchnią, wyokrąglonymi cokołami przy ścianach (fasety) oraz spadkami w kierunku odwodnień liniowych. Posadzka spożywcza musi też wytrzymywać szok termiczny w strefach, gdzie spotyka się gorąca woda i zimne produkty.
Przemysł chemiczny, farmaceutyczny i galwanizernie
W przemyśle chemicznym i farmaceutycznym najważniejsza jest odporność chemiczna i szczelność wykluczająca przenikanie substancji do gruntu. Stosuje się posadzki z żywic chemoodpornych, często z dodatkową warstwą wodoszczelną i systemem wanien wychwytujących na wypadek wycieku. W tych branżach dobór konkretnej żywicy zależy od listy substancji, z którymi posadzka będzie miała kontakt - dlatego specyfikacja chemiczna procesu musi trafić do projektanta posadzki.
Elektronika i strefy zagrożenia wybuchem
W produkcji elektroniki oraz w strefach zagrożenia wybuchem (Ex) wymagana jest posadzka antyelektrostatyczna (ESD), która w sposób kontrolowany odprowadza ładunki elektrostatyczne do uziemienia. Posadzka ESD wykonywana jest jako powłoka żywiczna z wbudowaną siatką przewodzącą i punktami uziemienia. Parametry rezystancji upływu określa się indywidualnie dla danej strefy, zgodnie z wymaganiami procesu i przepisami dotyczącymi atmosfer wybuchowych.
Podbudowa, dylatacje i pielęgnacja - co przesądza o trwałości?
Trwałość posadzki przemysłowej w równym stopniu zależy od warstwy widocznej, co od tego, co znajduje się pod nią i co dzieje się z betonem w pierwszych tygodniach po wylaniu. Trzy etapy decydują o tym, czy posadzka przetrwa kilkanaście lat bez napraw.
Po pierwsze, podbudowa. Posadzka na gruncie jest tak dobra, jak warstwa, na której spoczywa - niejednorodne lub źle zagęszczone podłoże prowadzi do nierównomiernego osiadania i spękań płyty niezależnie od jej grubości. Dlatego badania geotechniczne i prawidłowe przygotowanie podbudowy (warstwy nośne, zagęszczenie, izolacja przeciwwilgociowa) są fundamentem każdej posadzki przemysłowej.
Po drugie, dylatacje. Szczeliny dylatacyjne - skurczowe, konstrukcyjne i izolacyjne wokół słupów i ścian - przejmują naprężenia od skurczu betonu i zmian temperatury. Źle rozmieszczone lub źle wykonane dylatacje są najczęstszym miejscem wykruszania krawędzi pod kołami wózków. Krawędzie dylatacji w intensywnie eksploatowanych ciągach komunikacyjnych zabezpiecza się profilami stalowymi.
Po trzecie, pielęgnacja świeżego betonu. Beton posadzki musi dojrzewać w kontrolowanych warunkach wilgotności przez pierwsze dni - zbyt szybkie odparowanie wody powoduje rysy skurczowe i osłabienie powierzchni. Pielęgnacja (preparaty pielęgnacyjne, utrzymanie wilgoci) jest tanim etapem, którego pominięcie generuje najdroższe wady.
Najczęstsze błędy przy doborze i wykonaniu posadzki
Większość problemów z posadzkami przemysłowymi wynika z kilku powtarzalnych błędów popełnianych na etapie projektu lub wykonania. Świadomość tych błędów pozwala ich uniknąć już na etapie specyfikacji.
- Niedoszacowanie obciążeń skupionych - zaprojektowanie posadzki pod obciążenie równomierne bez uwzględnienia nacisku stóp regałowych prowadzi do przebić płyty
- Brak rozpoznania docelowego układu regałów - dylatacje wypadające w torach jazdy wózków wykruszają się i wymagają kosztownych napraw
- Pominięcie wymagań branżowych - brak antypoślizgowości w strefach mokrych, brak odporności chemicznej tam, gdzie występują oleje lub agresywne substancje
- Oszczędność na podbudowie - najlepsza płyta na źle zagęszczonym podłożu spęka mimo prawidłowego zbrojenia
- Zaniedbanie pielęgnacji betonu - rysy skurczowe i pylenie powierzchni z powodu zbyt szybkiego wysychania
Posadzki przemysłowe w realizacjach Joka Budownictwo
Joka Budownictwo Sp. z o.o. realizuje hale przemysłowe, magazynowe i logistyczne wraz z posadzkami przemysłowymi w modelu generalnego wykonawstwa „od projektu do klucza” - od badań geotechnicznych podłoża i obliczeń płyty, przez dobór technologii posadzki do obciążeń i specyfiki produkcji, aż po wykonanie, pielęgnację i odbiór. Firma działa od 1995 roku, ma siedzibę w Tomaszowie Mazowieckim i oddział w Katowicach, priorytetowo obsługuje Śląsk (Gliwice, Katowice, Tychy, Zabrze, Dąbrowa Górnicza) oraz region łódzki. Własna spółka prefabrykacji żelbetowej Prefabbricati Sp. z o.o. - z certyfikacją ITB Zakładowej Kontroli Produkcji - oraz Zintegrowany System Zarządzania obejmujący jakość, środowisko i BHP przekładają się na powtarzalną kontrolę jakości na każdym etapie realizacji, w tym przy wykonaniu i odbiorze posadzek przemysłowych. Certyfikat NATO NCAGE (kod 9BBQH) kwalifikuje firmę do realizacji obiektów dla Sił Zbrojnych RP i NATO. Dzięki kompleksowemu modelowi realizacji parametry posadzki - nośność, równość, odporność na ścieranie, antypoślizgowość - są uzgadniane razem z układem regałów, technologią zakładu i wymaganiami branżowymi inwestora już na etapie projektu, a nie dopiero przy odbiorze. Pozwala to dobrać rozwiązanie, które przeniesie realne obciążenia eksploatacyjne przez cały zakładany okres użytkowania obiektu.
Najczęściej zadawane pytania
Jaka grubość posadzki przemysłowej jest odpowiednia?
Grubość posadzki przemysłowej na gruncie wynika z obliczeń statycznych płyty na podłożu sprężystym i mieści się typowo w przedziale 15–25 cm. O konkretnej wartości decydują wielkość obciążeń skupionych od regałów, obciążenia od kół wózków, nośność gruntu oraz sposób zbrojenia. Nie istnieje jedna uniwersalna grubość - tę samą halę pod lekkie składowanie i pod magazyn wysokiego składowania zaprojektuje się z różnymi płytami.
Czym różni się posadzka epoksydowa od poliuretanowej?
Posadzka epoksydowa jest twardsza, bardziej odporna chemicznie i tańsza, ale mniej elastyczna i wrażliwa na zmiany temperatury. Posadzka poliuretanowa jest bardziej elastyczna, lepiej znosi udary i pracę termiczną (mroźnie, strefy gorące), dlatego stosuje się ją tam, gdzie posadzka jest narażona na szok termiczny lub uderzenia. W przemyśle spożywczym częściej wybiera się poliuretan ze względu na odporność na szok termiczny przy myciu gorącą wodą.
Co to jest posadzka bezdylatacyjna i kiedy się ją stosuje?
Posadzka bezdylatacyjna (jointless) to płyta zbrojona włóknami rozproszonymi, najczęściej stalowymi, wykonana w dużych polach bez nacinanych szczelin skurczowych - nawet powyżej 1000 m² w jednym polu. Stosuje się ją w centrach logistycznych i magazynach o intensywnym ruchu wózków, ponieważ mniejsza liczba dylatacji oznacza mniej krawędzi narażonych na wykruszanie, a tym samym niższe koszty utrzymania posadzki w wieloletniej eksploatacji.
Jak określa się równość posadzki w magazynie wysokiego składowania?
Równość posadzki opisuje się klasami tolerancji według normy DIN 18202, a w magazynach z wózkami systemowymi w wąskich korytarzach roboczych (VNA) obowiązują zaostrzone wymagania według DIN 15185. Wysoka równość jest tu krytyczna, bo odchyłka mierzona na poziomie posadzki zwielokrotnia się wraz z wysokością podnoszenia ładunku - przy składowaniu na kilkunastu metrach nawet milimetrowe nierówności utrudniają precyzyjną pracę wózka.
Czy posadzkę przemysłową można naprawić bez wymiany całości?
Tak, większość uszkodzeń lokalnych - wykruszone krawędzie dylatacji, lokalne ubytki powierzchni, pojedyncze pęknięcia - naprawia się punktowo, bez wymiany całej posadzki. Naprawa polega na wycięciu uszkodzonego fragmentu i uzupełnieniu zaprawą naprawczą lub żywicą. Wymiany całej posadzki wymagają natomiast wady systemowe: spękania wynikające ze złej podbudowy lub niedoszacowania obciążeń, których nie da się usunąć powierzchownie.
Jakie posadzki spełniają wymagania HACCP w przemyśle spożywczym?
Wymagania higieniczne HACCP spełniają posadzki żywiczne - poliuretanowe lub epoksydowe - o gładkiej, bezspoinowej powierzchni, łatwej do mycia i dezynfekcji. Posadzka spożywcza powinna mieć wyokrąglone cokoły przy ścianach (fasety), spadki w kierunku odwodnień liniowych oraz odporność na częsty kontakt z wodą, środkami czyszczącymi i szokiem termicznym. Sama płyta betonowa bez szczelnej powłoki żywicznej nie spełnia wymagań higienicznych zakładów spożywczych.
Kiedy potrzebna jest posadzka antyelektrostatyczna (ESD)?
Posadzka antyelektrostatyczna (ESD) jest potrzebna wszędzie tam, gdzie niekontrolowane wyładowanie elektrostatyczne może uszkodzić produkt lub spowodować zapłon - przede wszystkim w produkcji i montażu elektroniki oraz w strefach zagrożenia wybuchem (Ex). Posadzka ESD odprowadza ładunki do uziemienia poprzez przewodzącą warstwę żywicy i punkty uziemiające, a jej parametry rezystancji dobiera się indywidualnie do wymagań konkretnej strefy i procesu.
