Koszt ogrzewania i chłodzenia hali przemysłowej przez kilkadziesiąt lat eksploatacji wielokrotnie przewyższa koszt jej izolacji termicznej - a mimo to izolacja bywa jednym z pierwszych elementów ciętych przy szukaniu oszczędności w budżecie inwestycji. Izolacja termiczna hali to zespół przegród (ściany, dach, posadzka, bramy, świetliki) ograniczających przepływ ciepła między wnętrzem obiektu a otoczeniem, opisywany współczynnikiem przenikania ciepła i decydujący o rocznym zużyciu energii na ogrzewanie i chłodzenie. Ten artykuł pokazuje, jak dobrać izolację hali, by realnie ograniczyć koszty eksploatacji: które przegrody odpowiadają za największe straty ciepła, jakie wymagania stawia prawo, jak unikać mostków termicznych i nieszczelności oraz kiedy nakład na lepszą izolację zwraca się najszybciej.
Dlaczego izolacja hali przekłada się wprost na koszty eksploatacji?
Izolacja hali przekłada się na koszty eksploatacji, ponieważ to ona decyduje o tym, ile ciepła ucieka zimą i ile gorąca wnika latem - a tym samym o mocy i czasie pracy systemów ogrzewania i chłodzenia. Hala ma niekorzystny dla bilansu cieplnego kształt: dużą powierzchnię przegród zewnętrznych w stosunku do kubatury, rozległy dach i wysokie ściany. Każdy metr kwadratowy słabo izolowanej przegrody to stały, całoroczny upływ pieniędzy.
Straty ciepła przez przegrody opisuje współczynnik przenikania ciepła U, wyrażany w W/(m²·K) - informuje on, ile watów ciepła ucieka przez metr kwadratowy przegrody przy różnicy temperatur jednego stopnia. Im niższa wartość U, tym lepsza izolacja i niższe rachunki. Obniżenie współczynnika U przegród to najtańszy sposób na trwałe zmniejszenie kosztów ogrzewania, bo działa pasywnie przez całą dobę, bez zużycia energii i bez kosztów obsługi.
Współczynnik U i wymagania prawne (Warunki Techniczne)
Maksymalne dopuszczalne wartości współczynnika przenikania ciepła U dla przegród w nowych budynkach określa rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki (tzw. Warunki Techniczne, WT). Aktualne wymagania, obowiązujące od 31 grudnia 2020 roku (potocznie WT 2021), różnicują wymagane wartości U w zależności od temperatury, do jakiej pomieszczenie jest ogrzewane.
Dla pomieszczeń ogrzewanych do temperatury co najmniej 16°C (np. części biurowe, socjalne, niektóre produkcje) Warunki Techniczne wymagają wartości U nie wyższych niż około 0,20 W/(m²·K) dla ścian zewnętrznych i 0,15 W/(m²·K) dla dachu. Dla hal ogrzewanych do 8–16°C (typowa produkcja i magazyny) wymagania są łagodniejsze - odpowiednio około 0,45 i 0,30 W/(m²·K). Dla pomieszczeń o temperaturze poniżej 8°C wymagania są jeszcze niższe. Ta gradacja ma praktyczny skutek: temperatura docelowa wnętrza powinna być znana na etapie projektu, bo przesądza zarówno o wymaganiach prawnych, jak i o opłacalnej grubości izolacji.
Wartości wynikające z Warunków Technicznych są minimum prawnym, a nie optimum ekonomicznym. W obiektach intensywnie ogrzewanych przez cały rok często opłaca się izolacja lepsza niż wymagana - różnica w koszcie grubszej płyty warstwowej jest niewielka, a oszczędność energii działa przez kilkadziesiąt lat. Decyzję o przekroczeniu minimum warto oprzeć na prostym rachunku okresu zwrotu nakładu.
Przez które przegrody ucieka najwięcej ciepła?

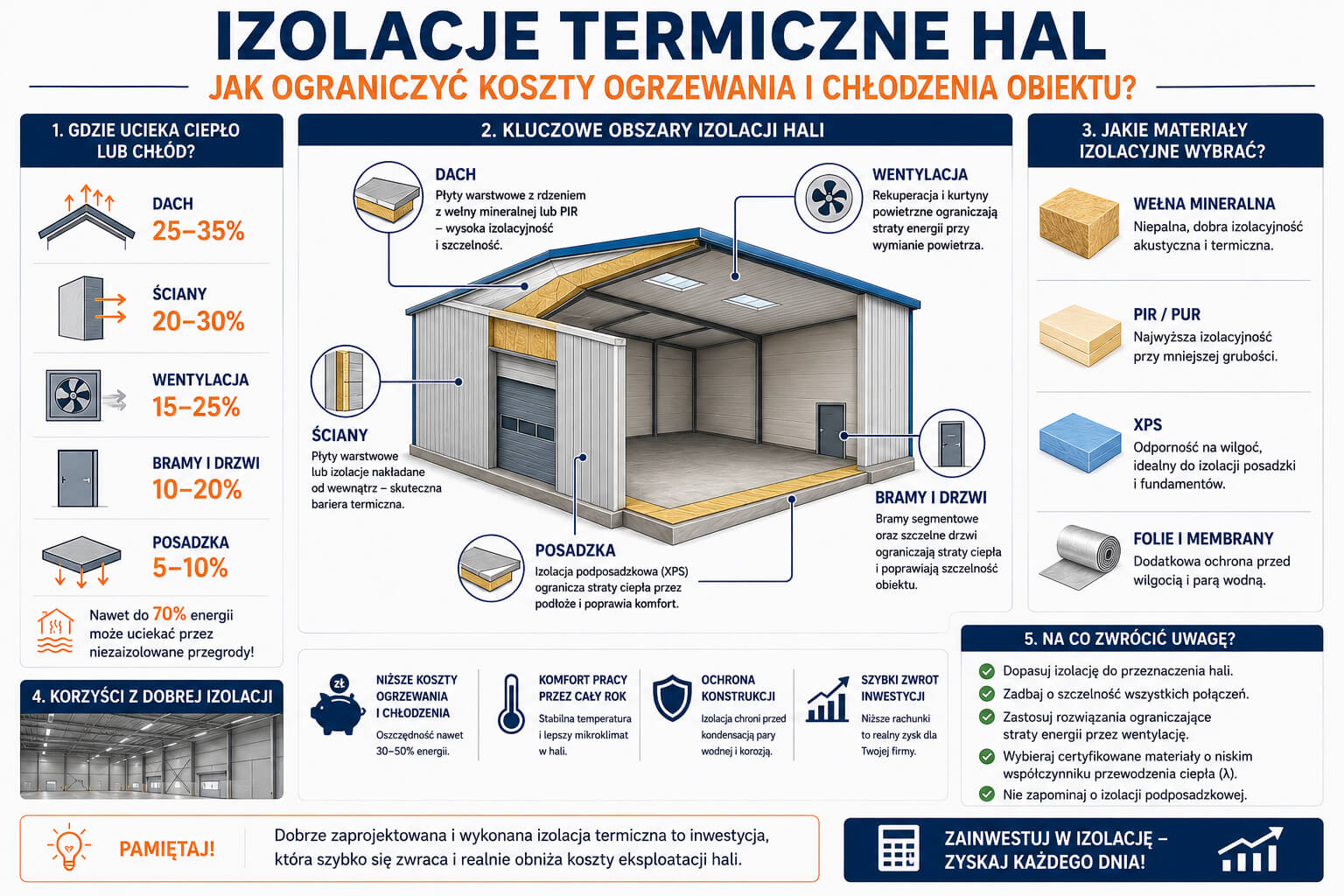

W hali przemysłowej ciepło ucieka przede wszystkim przez dach i ściany, a w dalszej kolejności przez posadzkę na gruncie, bramy i świetliki. Rozpoznanie udziału poszczególnych przegród w stratach ciepła pozwala skierować budżet izolacji tam, gdzie przyniesie największą oszczędność.
Dach - największa powierzchnia strat
Dach jest zwykle największą pojedynczą powierzchnią przegrody w hali i odpowiada za znaczną część strat ciepła, bo ciepłe powietrze gromadzi się pod stropem i ucieka górą. W wysokich halach efekt ten potęguje się przez warstwowanie temperatury - pod dachem bywa znacznie cieplej niż na poziomie pracy. Dobra izolacja dachu (płyty warstwowe dachowe lub warstwa izolacji na blasze trapezowej) jest dlatego najbardziej opłacalnym pojedynczym elementem izolacji hali.
Ściany zewnętrzne
Ściany zewnętrzne to druga co do wielkości powierzchnia strat, najczęściej wykonywana z płyt warstwowych (sandwich) lub w technologii lekkiej obudowy na ruszcie. Straty przez ściany rosną z wysokością hali i wydłużeniem jej obwodu. W halach o nieregularnym, rozczłonkowanym rzucie powierzchnia ścian rośnie szybciej niż kubatura, co pogarsza bilans cieplny - zwarta bryła jest zawsze tańsza w ogrzewaniu niż rozległa.
Posadzka na gruncie
Posadzka na gruncie odpowiada za straty mniejsze niż dach czy ściany, ale stałe i często pomijane w projektach. Ciepło ucieka głównie przez obwód posadzki, przy ścianach zewnętrznych, gdzie kontakt z chłodniejszym gruntem jest najsilniejszy. Izolację układa się pod posadzką (najczęściej z polistyrenu ekstrudowanego XPS o wysokiej wytrzymałości na ściskanie) oraz w strefie cokołu, by ograniczyć ucieczkę ciepła krawędzią płyty.
Bramy, drzwi i świetliki
Bramy, drzwi i świetliki to przegrody o najgorszych parametrach cieplnych w przeliczeniu na metr kwadratowy i jednocześnie miejsca największych strat punktowych. Brama przemysłowa ma współczynnik U wielokrotnie wyższy niż otaczająca ją ściana, a w trakcie otwierania staje się otwartym kanałem wymiany powietrza. Świetliki dachowe i pasma świetlne, choć potrzebne do doświetlenia, mają gorszą izolacyjność niż nieprzezroczysty dach. Te elementy wymagają osobnych rozwiązań ograniczających straty, opisanych w dalszej części artykułu.
Materiały izolacyjne i rdzenie płyt warstwowych
Izolacyjność przegrody zależy przede wszystkim od rodzaju i grubości materiału izolacyjnego, opisywanego współczynnikiem przewodzenia ciepła λ (lambda) w W/(m·K) - im niższa wartość λ, tym lepszy izolator przy tej samej grubości. W halach dominują płyty warstwowe (sandwich) z dwustronną okładziną stalową i rdzeniem izolacyjnym, produkowane zgodnie z normą PN-EN 14509. Wybór rdzenia to kompromis między izolacyjnością, odpornością ogniową a ceną.
Rdzeń poliuretanowy (PUR/PIR)
Rdzeń poliuretanowy (PUR), a zwłaszcza jego ulepszona odmiana PIR (poliizocyjanurat), ma najlepszą izolacyjność spośród popularnych rdzeni - współczynnik λ na poziomie około 0,022–0,028 W/(m·K). Oznacza to, że ten sam efekt izolacyjny uzyskuje się przy mniejszej grubości płyty niż dla innych rdzeni. Płyty PIR wybiera się tam, gdzie liczy się maksymalna izolacyjność przy ograniczonej grubości obudowy, a wymagania ogniowe pozwalają na zastosowanie rdzenia palnego.
Rdzeń z wełny mineralnej
Rdzeń z wełny mineralnej ma gorszą izolacyjność niż poliuretan - współczynnik λ około 0,037–0,042 W/(m·K) - ale jest niepalny i klasyfikowany w najwyższych klasach reakcji na ogień (A1 lub A2). Płyty z wełną mineralną stosuje się tam, gdzie wymagana jest odporność ogniowa przegrody (oddzielenia przeciwpożarowe, strefy zagrożone pożarem, bliskość granicy działki) lub gdzie przepisy ppoż. wykluczają rdzenie palne. Wyższe wymagania izolacyjności kompensuje się większą grubością płyty.
Rdzeń ze styropianu (EPS) i izolacje posadzki (XPS)
Rdzeń ze styropianu (EPS) ma współczynnik λ około 0,036–0,041 W/(m·K) - a w odmianie grafitowej nawet około 0,031 - i jest najtańszą opcją, stosowaną w obiektach o niższych wymaganiach ogniowych. Do izolacji posadzki na gruncie i stref cokołowych stosuje się natomiast polistyren ekstrudowany (XPS) o λ około 0,032–0,036 W/(m·K), wybierany ze względu na wysoką wytrzymałość na ściskanie i niską nasiąkliwość, które są konieczne pod obciążoną posadzką przemysłową w kontakcie z gruntem.
Mostki termiczne - gdzie powstają i jak je ograniczyć
Mostek termiczny to miejsce w przegrodzie o osłabionej izolacyjności, przez które ciepło ucieka szybciej niż przez otaczającą powierzchnię. Mostki termiczne potrafią zniweczyć efekt dobrej izolacji powierzchni, bo koncentrują straty w punktach i liniach - a dodatkowo wychładzają przegrodę lokalnie, co grozi kondensacją pary wodnej i zawilgoceniem.
W halach mostki termiczne powstają najczęściej w kilku powtarzalnych miejscach: na połączeniu ściany z dachem i ze ścianą fundamentową, przy słupach konstrukcyjnych przechodzących przez przegrodę, na ościeżach bram i okien, w strefie cokołu oraz na mocowaniach i stykach płyt warstwowych. Ograniczanie mostków polega na ciągłości warstwy izolacyjnej - projektowaniu detali tak, by izolacja nie była przerywana przez elementy konstrukcyjne, oraz na stosowaniu przekładek termoizolacyjnych w miejscach, gdzie przerwanie jest nieuniknione.
Mostki termiczne najtaniej eliminuje się na etapie projektu detali, a nie po wybudowaniu. Po oddaniu obiektu mostek liniowy w połączeniu dach–ściana jest praktycznie niemożliwy do usunięcia bez ingerencji w obudowę. Dlatego staranne zaprojektowanie węzłów konstrukcyjno-izolacyjnych jest jednym z najbardziej opłacalnych działań ograniczających koszty eksploatacji.
Szczelność powietrzna i wentylacja z odzyskiem ciepła
Szczelność powietrzna decyduje o tym, ile ciepła ucieka z hali nie przez przewodzenie, lecz przez niekontrolowany przepływ powietrza nieszczelnościami obudowy. Nawet doskonale izolowana przegroda traci sens, jeśli przez nieszczelności na stykach płyt, wokół bram i przy przepustach instalacyjnych ucieka ogrzane powietrze. Szczelność sprawdza się testem ciśnieniowym (tzw. Blower Door), który mierzy krotność wymiany powietrza przy zadanej różnicy ciśnień.
Wentylacja jest drugim, obok przenikania przez przegrody, głównym kanałem strat ciepła w hali - bo świeże powietrze trzeba ogrzać. Dlatego w obiektach intensywnie wentylowanych opłaca się wentylacja mechaniczna z odzyskiem ciepła (rekuperacją), która odzyskuje ciepło z powietrza usuwanego i przekazuje je powietrzu nawiewanemu. Im wyższa wymagana wymiana powietrza w procesie produkcyjnym, tym szybciej rekuperacja zwraca nakład inwestycyjny.
Bramy, kurtyny i śluzy - najsłabsze ogniwo bilansu cieplnego
Bramy są najsłabszym ogniwem bilansu cieplnego hali, bo łączą gorszą izolacyjność przegrody z bezpośrednią wymianą powietrza w trakcie otwierania. W halach z intensywnym ruchem dostaw brama otwierana kilkadziesiąt razy dziennie potrafi odpowiadać za straty porównywalne z dużą częścią ściany. Ograniczanie tych strat opiera się na trzech rozwiązaniach, stosowanych zależnie od intensywności ruchu.
- Bramy szybkobieżne - skracają czas otwarcia do kilku sekund, ograniczając wymianę powietrza; stosowane przy częstym ruchu wózków między strefami
- Kurtyny powietrzne - strumień powietrza odcinający wnętrze od otoczenia w trakcie otwarcia bramy, ograniczający ucieczkę ogrzanego powietrza
- Śluzy i przedsionki - strefa buforowa między wnętrzem a zewnętrzem, w której nigdy nie są otwarte jednocześnie obie bramy; najskuteczniejsze przy dużej różnicy temperatur (mroźnie, chłodnie)
Dobór rozwiązania dla bram zależy od częstotliwości ich otwierania i różnicy temperatur między wnętrzem a otoczeniem. Im częstszy ruch i większa różnica temperatur, tym bardziej opłaca się inwestycja w bramy szybkobieżne, kurtyny lub śluzy - a oszczędność energii rośnie z każdym sezonem grzewczym.
Izolacja działa w dwie strony - komfort i koszty latem
Izolacja termiczna ogranicza nie tylko straty ciepła zimą, lecz także nagrzewanie hali latem, redukując koszty chłodzenia i poprawiając komfort pracy. Dobrze izolowany dach spowalnia przenikanie ciepła słonecznego do wnętrza, dzięki czemu temperatura na stanowiskach pracy rośnie wolniej i system chłodzenia (lub wentylacji) pracuje krócej. W halach bez chłodzenia mechanicznego dobra izolacja dachu bywa jedynym sposobem na utrzymanie znośnych warunków pracy w upalne dni.
Latem dużą rolę odgrywają też przegrody przezroczyste - świetliki i pasma świetlne - które wpuszczają nie tylko światło, lecz i ciepło słoneczne. Nadmiar powierzchni przeszklonych w dachu, korzystny dla doświetlenia, może przegrzewać halę latem i zwiększać straty ciepła zimą. Dlatego powierzchnię świetlików dobiera się jako kompromis między doświetleniem dziennym a bilansem cieplnym całego roku, niekiedy z zastosowaniem przeszkleń o ograniczonej przepuszczalności energii słonecznej.
Kiedy lepsza izolacja się zwraca - rachunek opłacalności
Lepsza izolacja niż minimum wymagane przepisami zwraca się tym szybciej, im intensywniej i dłużej w roku hala jest ogrzewana lub chłodzona. Rachunek opłacalności sprowadza się do porównania dodatkowego nakładu na grubszą izolację z roczną oszczędnością na energii, co daje okres zwrotu wyrażony w latach. Ponieważ obudowa hali służy kilkadziesiąt lat, izolacja zwracająca się w kilka lat generuje oszczędności przez resztę okresu eksploatacji.
Trzy czynniki najsilniej skracają okres zwrotu lepszej izolacji: wysoka docelowa temperatura wnętrza, długi sezon użytkowania (praca całoroczna, wielozmianowa) oraz wysokie i rosnące ceny energii. W obiektach ogrzewanych do niskich temperatur, użytkowanych sezonowo, opłacalne optimum leży bliżej minimum prawnego. Dlatego decyzję o grubości izolacji warto podejmować na podstawie prostej analizy okresu zwrotu dla konkretnego obiektu, a nie według ogólnej zasady „im grubiej, tym lepiej”.
Do rachunku warto dołączyć rozwiązania uzupełniające, które współpracują z izolacją: wentylację z odzyskiem ciepła, sterowanie ogrzewaniem strefowym oraz coraz częściej fotowoltaikę dachową i pompy ciepła. Dobrze izolowany obiekt wymaga mniejszej mocy źródła ciepła i chłodu, co obniża koszt instalacji tych systemów - oszczędność z izolacji kumuluje się więc z oszczędnością na urządzeniach.
Izolacje termiczne hal w realizacjach Joka Budownictwo
Joka Budownictwo Sp. z o.o. realizuje hale przemysłowe, magazynowe i logistyczne z izolacją termiczną dobieraną do docelowej temperatury wnętrza i sposobu użytkowania obiektu, w modelu generalnego wykonawstwa „od projektu do klucza”. Firma działa od 1995 roku, ma siedzibę w Tomaszowie Mazowieckim i oddział w Katowicach, priorytetowo obsługuje Śląsk (Gliwice, Katowice, Tychy, Zabrze, Dąbrowa Górnicza) oraz region łódzki. W modelu kompleksowej realizacji izolacja przegród, ograniczanie mostków termicznych, szczelność obudowy oraz rozwiązania dla bram i świetlików projektowane są razem z systemem ogrzewania i wentylacji. Dzięki temu parametry obudowy i moc źródeł ciepła są dopasowane do siebie oraz do rachunku kosztów eksploatacji inwestora. Dzięki temu izolacja przestaje być pozycją, na której obcina się budżet, a staje się elementem obniżającym koszty utrzymania obiektu przez cały okres jego użytkowania.
Najczęściej zadawane pytania
Co oznacza współczynnik przenikania ciepła U i jaka wartość jest dobra?
Współczynnik przenikania ciepła U, wyrażany w W/(m²·K), informuje, ile ciepła ucieka przez metr kwadratowy przegrody przy różnicy temperatur jednego stopnia - im niższa wartość, tym lepsza izolacja. Dla hal ogrzewanych do co najmniej 16°C Warunki Techniczne wymagają U nie wyższego niż około 0,20 dla ścian i 0,15 dla dachu, a dla hal ogrzewanych do 8–16°C odpowiednio około 0,45 i 0,30. Wartości te są minimum prawnym - w obiektach ogrzewanych całorocznie często opłaca się izolacja lepsza niż wymagana.
Która przegroda hali odpowiada za największe straty ciepła?
Największe straty ciepła w hali generuje zwykle dach, bo jest największą pojedynczą powierzchnią przegrody, a ciepłe powietrze gromadzi się pod stropem i ucieka górą. Drugie w kolejności są ściany zewnętrzne. Posadzka na gruncie, bramy i świetliki odpowiadają za mniejsze, ale stałe straty. Dlatego izolacja dachu jest zwykle najbardziej opłacalnym pojedynczym elementem ograniczania kosztów ogrzewania hali.
Płyty z rdzeniem PIR czy z wełny mineralnej - co wybrać?
Płyty z rdzeniem PIR mają lepszą izolacyjność (λ około 0,022–0,028) i pozwalają uzyskać ten sam efekt cieplny przy mniejszej grubości, ale rdzeń jest palny. Płyty z wełny mineralnej mają gorszą izolacyjność (λ około 0,037–0,042), za to są niepalne i klasyfikowane w najwyższych klasach reakcji na ogień. Wybór zależy od wymagań ochrony przeciwpożarowej: tam, gdzie przepisy ppoż. wymagają niepalnej obudowy lub odporności ogniowej, stosuje się wełnę mineralną, kompensując izolacyjność większą grubością płyty.
Czym są mostki termiczne i dlaczego są groźne?
Mostek termiczny to miejsce w przegrodzie o osłabionej izolacyjności - najczęściej połączenie ściany z dachem lub fundamentem, słup przechodzący przez przegrodę albo ościeże bramy - przez które ciepło ucieka szybciej niż przez otaczającą powierzchnię. Mostki są groźne, bo koncentrują straty, mogą zniweczyć efekt dobrej izolacji powierzchni, a dodatkowo wychładzają przegrodę lokalnie, co grozi kondensacją pary wodnej i zawilgoceniem. Najtaniej eliminuje się je na etapie projektowania detali, nie po wybudowaniu.
Jak ograniczyć straty ciepła przez bramy przemysłowe?
Straty ciepła przez bramy ogranicza się trzema rozwiązaniami, dobieranymi do intensywności ruchu i różnicy temperatur: bramami szybkobieżnymi, które skracają czas otwarcia do kilku sekund; kurtynami powietrznymi, które odcinają wnętrze strumieniem powietrza w trakcie otwarcia; oraz śluzami i przedsionkami, w których nigdy nie są otwarte jednocześnie obie bramy. Im częściej brama jest otwierana i im większa różnica temperatur, tym szybciej taka inwestycja zwraca się w niższych rachunkach za ogrzewanie.
Czy izolacja hali zmniejsza też koszty chłodzenia latem?
Tak, izolacja działa w dwie strony - zimą ogranicza ucieczkę ciepła, a latem spowalnia nagrzewanie wnętrza, redukując koszty chłodzenia i poprawiając komfort pracy. Dobrze izolowany dach spowalnia przenikanie ciepła słonecznego, dzięki czemu temperatura na stanowiskach rośnie wolniej, a system chłodzenia lub wentylacji pracuje krócej. W halach bez chłodzenia mechanicznego dobra izolacja dachu bywa jedynym skutecznym sposobem na utrzymanie znośnych warunków pracy w upalne dni.
Kiedy opłaca się izolacja lepsza niż wymagana przepisami?
Izolacja lepsza niż minimum z Warunków Technicznych opłaca się tym bardziej, im wyższa jest docelowa temperatura wnętrza, im dłuższy sezon użytkowania obiektu (praca całoroczna, wielozmianowa) i im wyższe ceny energii. W takich warunkach dodatkowy nakład na grubszą izolację zwraca się w kilka lat, a obudowa służy kilkadziesiąt lat, więc oszczędność narasta przez resztę eksploatacji. W obiektach ogrzewanych do niskich temperatur i użytkowanych sezonowo opłacalne optimum leży bliżej minimum prawnego - dlatego decyzję warto oprzeć na analizie okresu zwrotu dla konkretnej hali.
